返回 固体火箭侧向喷流数值模拟
发布日期:2021-05-13   浏览次数:

       固体火箭在使用侧向喷流进行姿态控制的过程中,由于侧向喷流与外部来流的干扰流场相当复杂,流场内会出现弓形激波、再附激波和分离漩涡等复杂的物理现象。本算例采用OverCFDLab嵌套网格软件,对固体火箭的侧向喷流干扰流场进行了计算。部分计算结果如下图所示。

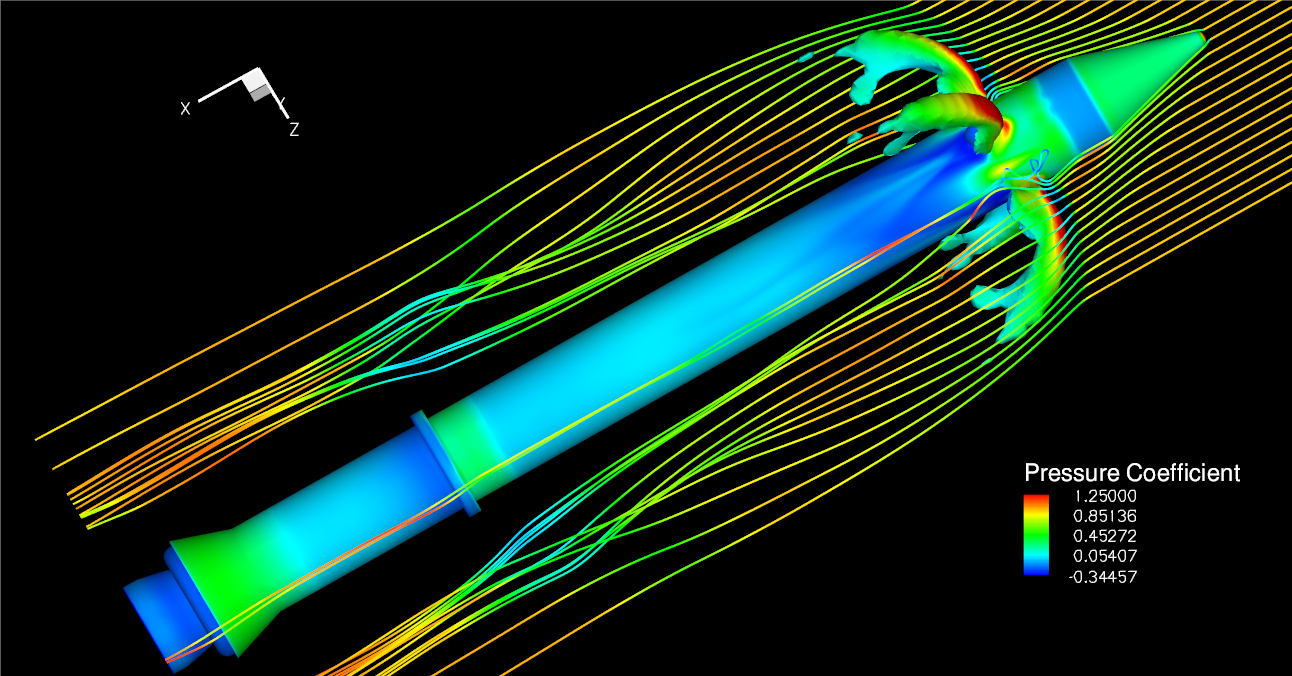

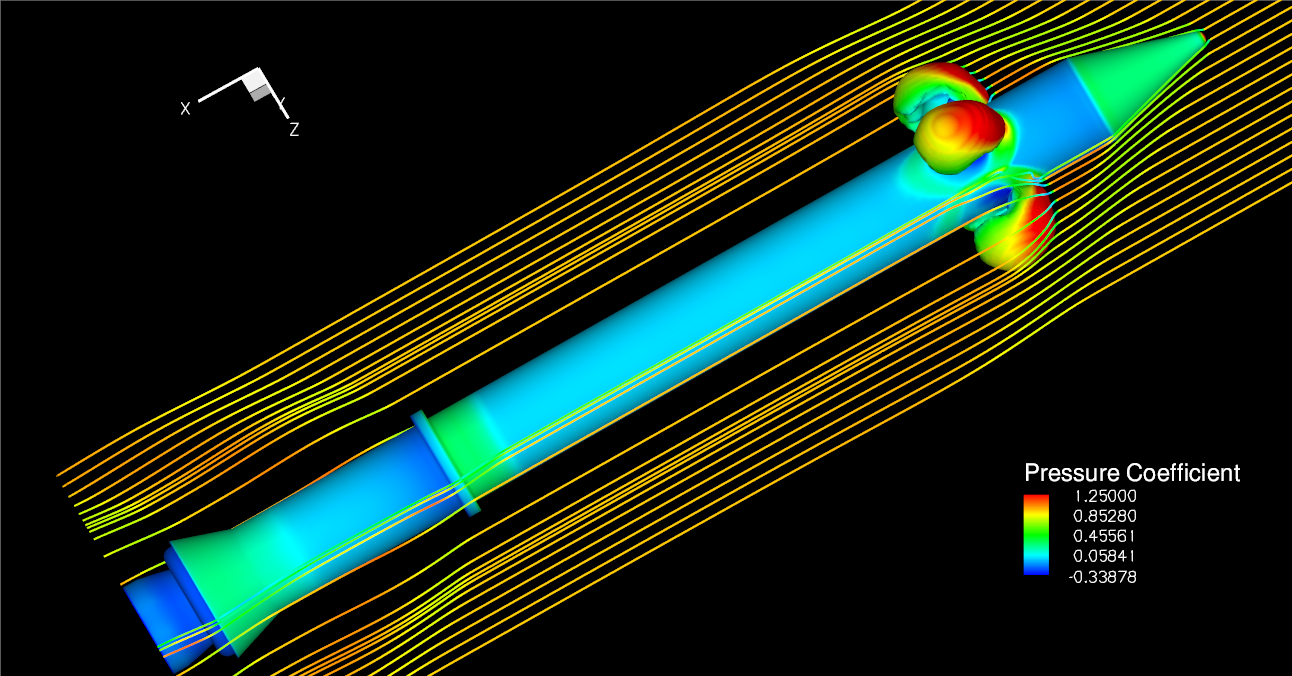

图 84不同时间步氢气组分等值面(由CP染色)、SRB表面CP与附近流线

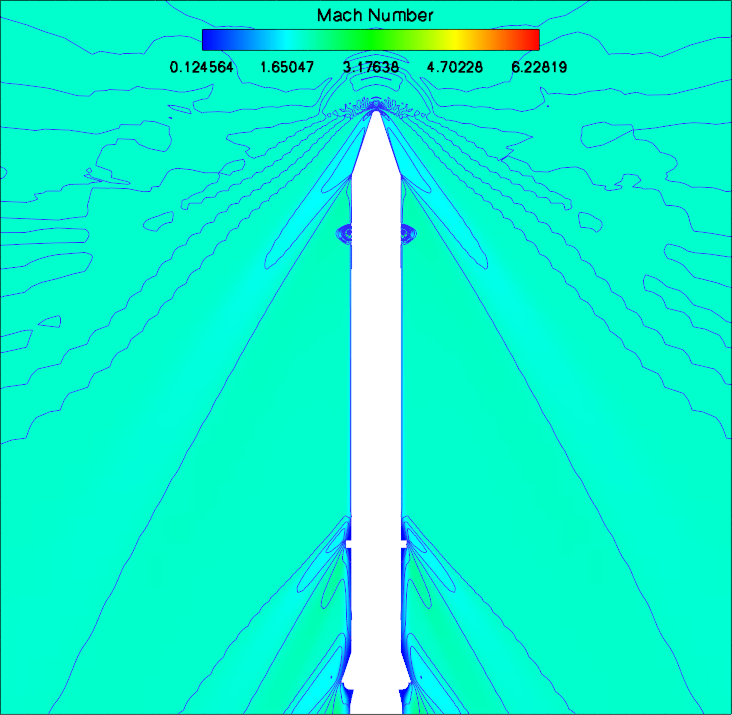

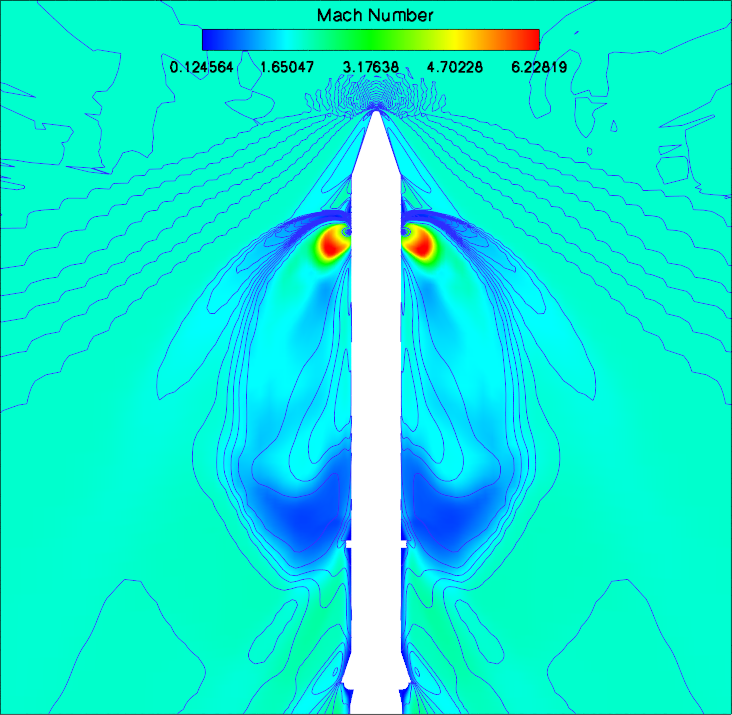

图 85 不同时间步轴对称截面上马赫数云图与等值线
